为避免不合格阀门混入施工现场，每台阀门出厂前均应进行压力试验。华沃电力生产的SYT系列阀门压力试验机可满足各类阀门的压力试验项目，包括阀门壳体试验、上密封性能试验、高压密封试验、低压密封试验等。

华沃电力生产的SYT系列阀门压力试验机产品可分为卧式阀门压力试验机、立式阀门压力试验机、翻转式阀门压力试验机、安全阀压力试验机。

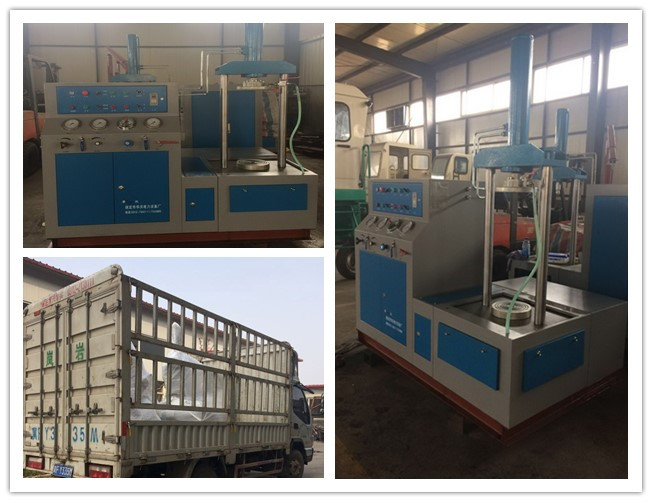

阀门压力试验机发货现场

阀门压力试验机使用方法

（一）装阀门

将被测阀门放在工作台下密封盘上。

（二）装夹阀门

法兰联结阀门的装夹方式

①、将平面密封盘装好。

②、在平面密封盘内放好密封圈。

③、将被测阀门放在下密封盘上并找正。

④、按“夹紧”按钮，配合“压力调整”旋钮夹紧阀门。

(三）阀门压力试验机水路连接

用随机配备的水管将设备进水口与水源相连，打开水源开关向水箱注水，水箱水满后溢水口有水流出，关闭水源。

（四）阀门压力试验机电路、油路的操作

1、接通电源。

2、合上空开后，电源指示灯亮。

3、将“压力调节”旋钮逆时针旋松，按下“泵启”开关油泵开始工作；此时便可以进行其他动作的操作。

4、每次油缸动作后，为了减少液压冲击，每次换向前，均需逆时针旋转“压力调节”旋钮，使“系统压力”表读数小于2MPa。

5、“密封油缸”有液控单向阀，按下“松开”按钮后并不能马上换向，而需要将“压力调整”旋钮顺时针旋转，使油路系统压力超过一定数值（一般2-3MPa)，才会开始动作。

6、旋转“压力调整”旋钮，动作一定要轻缓，否则会造成冲击，压力表读数上升过快。

（五）阀门压力试验机阀门密闭（密封）试验

1、阀门压力试验机阀门密封测试

①.将被测阀门夹好，“密封压力”值是依据不同的阀门通径及压力按照“压力对照表及计算公式”计算出。

②.打开泄压阀，打开低压水泵开关，至水从泄压口流出，关闭关闭被测阀门启闭件至压力表指针开始动作，关闭低压水泵。

③. 按下“增压开”开关，然后顺时针旋转“压力调整”旋钮，使测试压力表读数达到所要测试的值，打开“保压计时”开关，时间继电器开始计时，到设定时间后，“嗡鸣器”开始报警提示。（依GB4981及ISO5208-1982标准测试压力应等于20℃下最大允许工作压力的1.1倍。依ZBJ16006-90标准测试压力应等于38℃时公称压力的1.1倍），（低压力小通径阀门应配合“增压速度“旋钮，该旋钮应在打压前逆时针旋至最小）。。

④. 我们通过在试验持续时间内的压降，来判断该被测阀门是否合格。

⑤. 测试完毕打开“泄压开关”， 使测试压力表回零。然后逆时针旋转“压力调整”旋钮，使系统压力小于0.5MPa。

⑥. 按下“松开”按钮，顺时针旋转“压力调整”旋钮，将被测阀门松开，再逆时针旋转“压力调整”旋钮，使系统压力小于0.5MPa。

⑦. 取走被测阀门。至此完成一个阀门的检测。

2、阀门压力试验机测试阀门壳体强度、上密封密封性能

①.根据被测阀门通径、联结形式选择相应的密封盘。

②.将被测阀门置于下密封盘上并找正。然后按“夹紧”按钮夹紧被测阀门，夹紧力的大小依照对照表及公式计算出。

③.旋开阀门启闭件；打开左泄压往被测阀门内注水，至水从泄压口流出。然后关闭泄压阀。

④.测试步骤与“阀门密封测试”步骤相同。

3、阀门压力试验机气体密封试验

①、打开机箱后门，将水气转换阀打开，使气路接通。注：水压测试时必须关闭水气转换阀

②、关闭 “泄压”开关。

③、将介质气源（氮气）及动力气源（压缩空气）分别接入气气增压泵。

④、先打开打开“介质气开关”，待压力升高后再打开“动力气开关”，进行压力测试。如果低于氮气瓶压力，则只缓慢打开“介质气开关”即可进行打压测试。我们通过在试验持续时间内的压降，来判断该被测阀门是否合格。（如果操作面板上配有高低压两块测试压力表,。高低压表的使用，有益提高低压力时的测量精度。但一定要注意：当测试压力大于量程的2/3时，一定要把低压表开关关闭，以防把低压表打坏。）

⑤、测试完毕，打开泄压开关即可完成泄压。

⑥、按下“松开”按钮，顺时针旋转“压力调整”旋钮，将被测阀门松开，再逆时针旋转“压力调整”旋钮，使系统压力小于0.5MPa，卸下阀门。

（来源：保定市华沃电力设备厂）
